系统组成

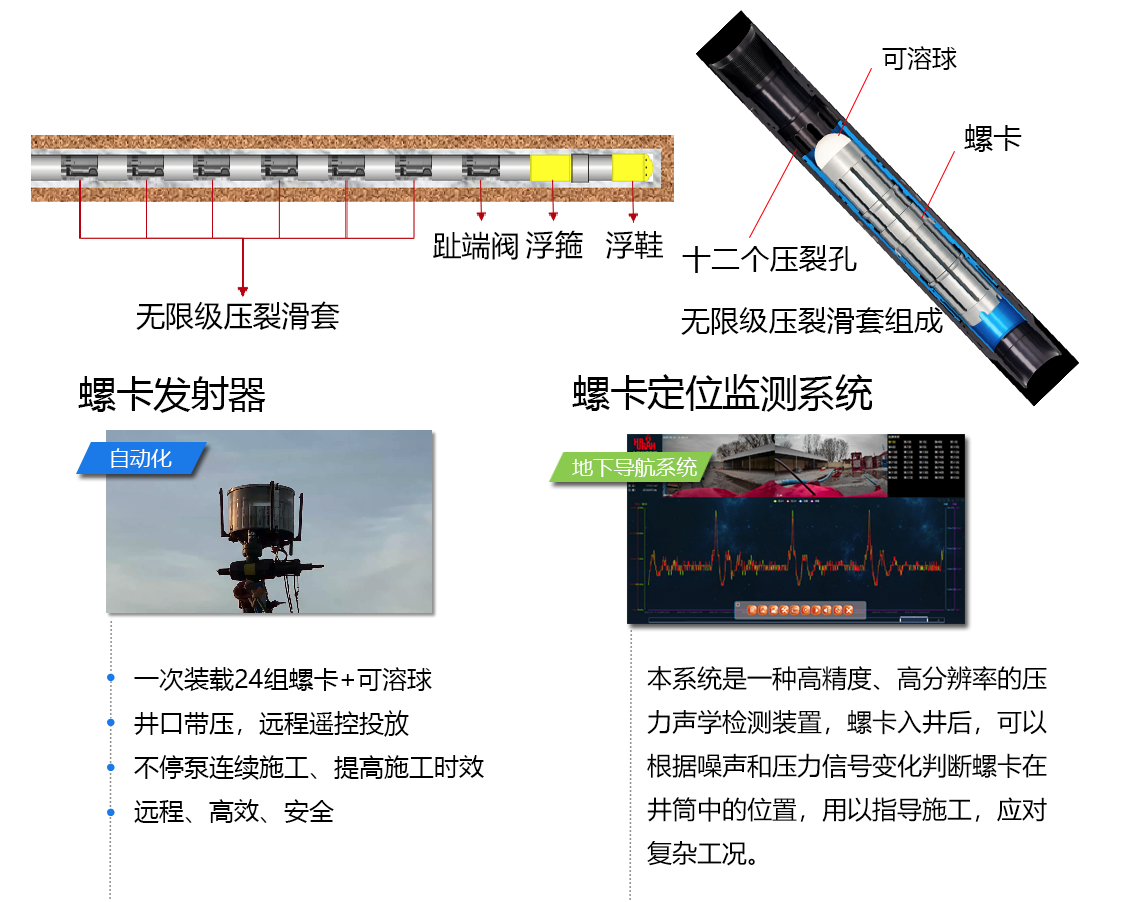

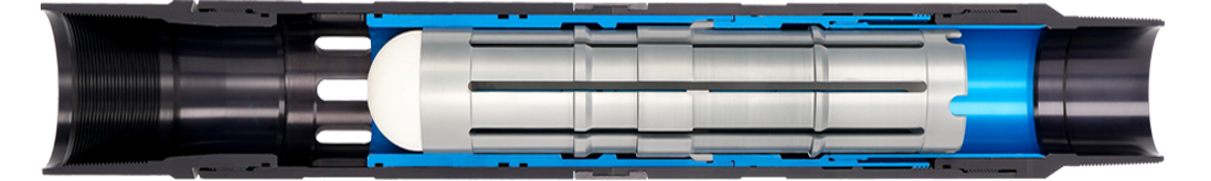

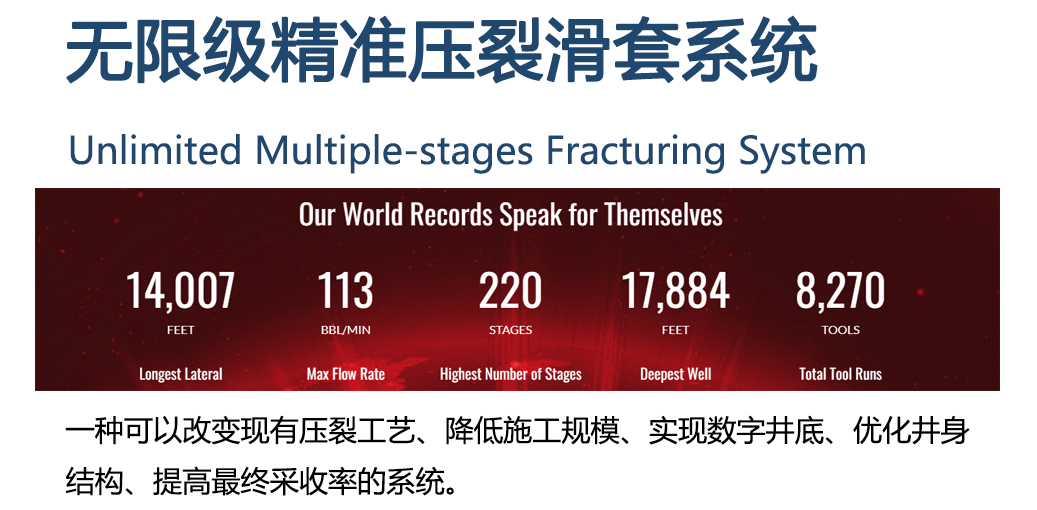

合瑞无限级压裂滑套是由滑套、螺卡（钥匙+可溶胶塞+前导向）、螺卡位移监测系统、螺卡投放器、螺卡打捞工具、滑套开关工具共同组成的一套完整的完整系统，具有以下特点：

  • 机械开启稳定可靠：自2024年开始，施工的井次滑套全部100%打开。

  • 密封泵送适应性强：根据钻井设计定制可溶球，对钻井的狗腿度要求降低，解决不到位问题。

  • 滑套开启可视化：通过声音和压力采集，实时分析和展示滑套打开信号，指导压裂施工。

  • 不停泵连续施工：通过专用的螺卡投放器，可以不停泵连续施工，大幅提高施工效率。

  • 压后处理手段齐全：通过螺卡打捞工具和滑套开关工具配合连续油管，可实现层位停开产控制和二次压裂作业。

系统特色


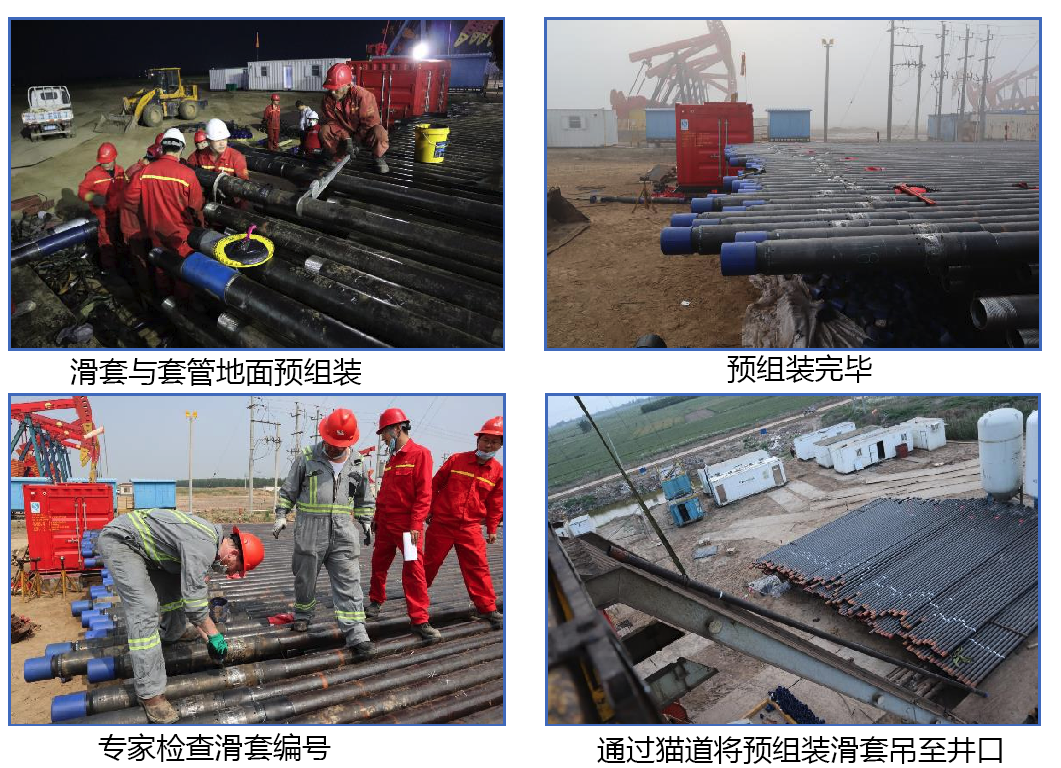

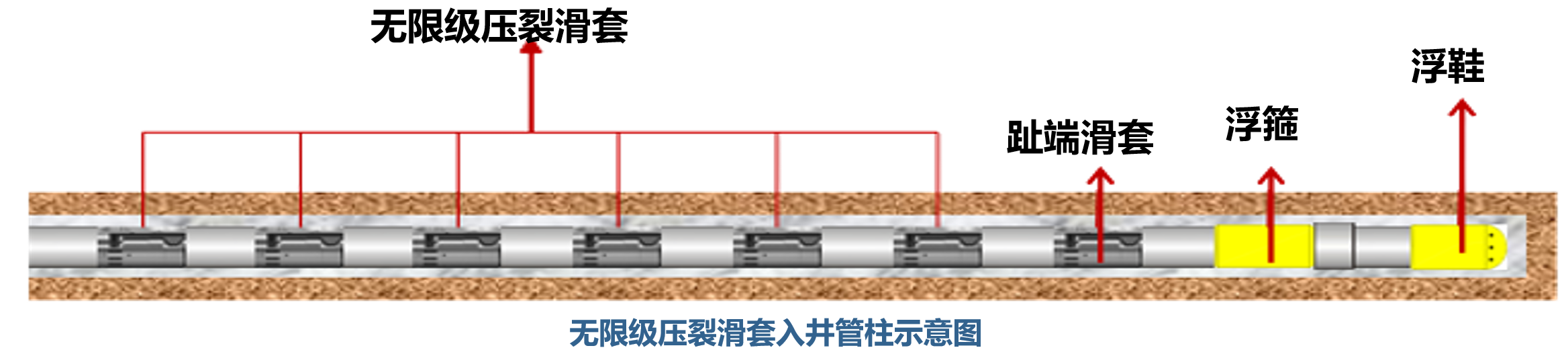

  • 固井完井：无限级压裂滑套与套管连接下到指定位置，水平井固井碰压后，全井通井，进行试压及后续压裂作业。

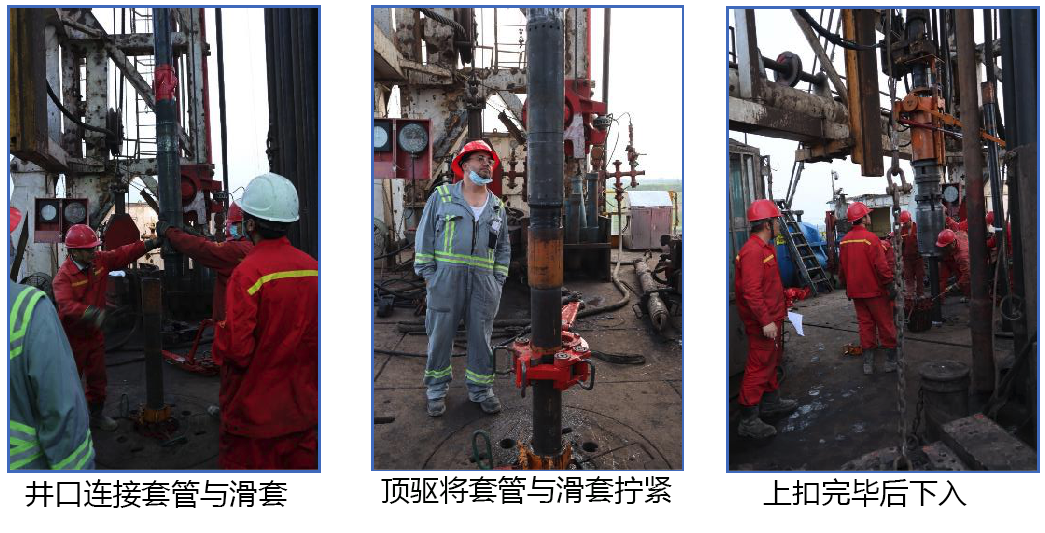

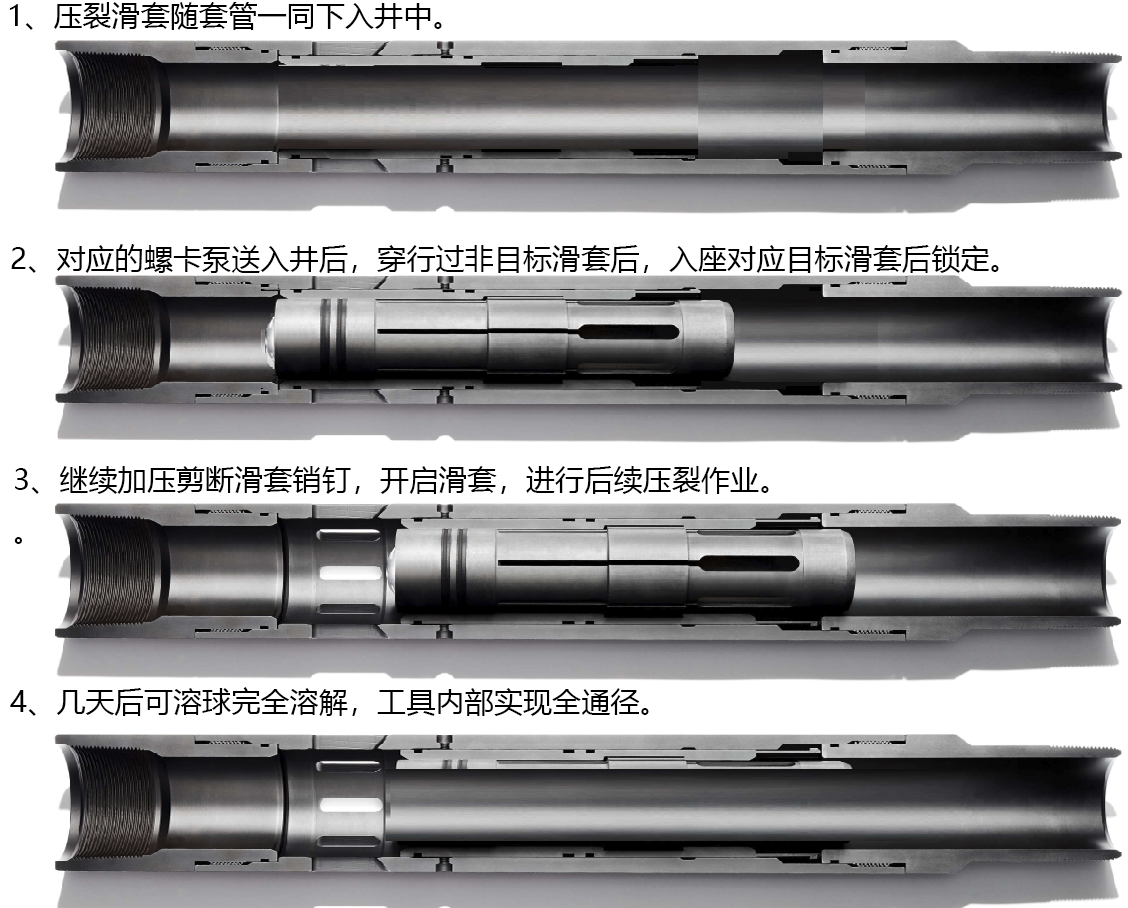

  • 压裂作业：螺卡和可溶球从压裂井口投入，泵送至对应滑套位置，并推动滑套内工作筒向下运动，打开压裂孔道，实施连续压裂作业。

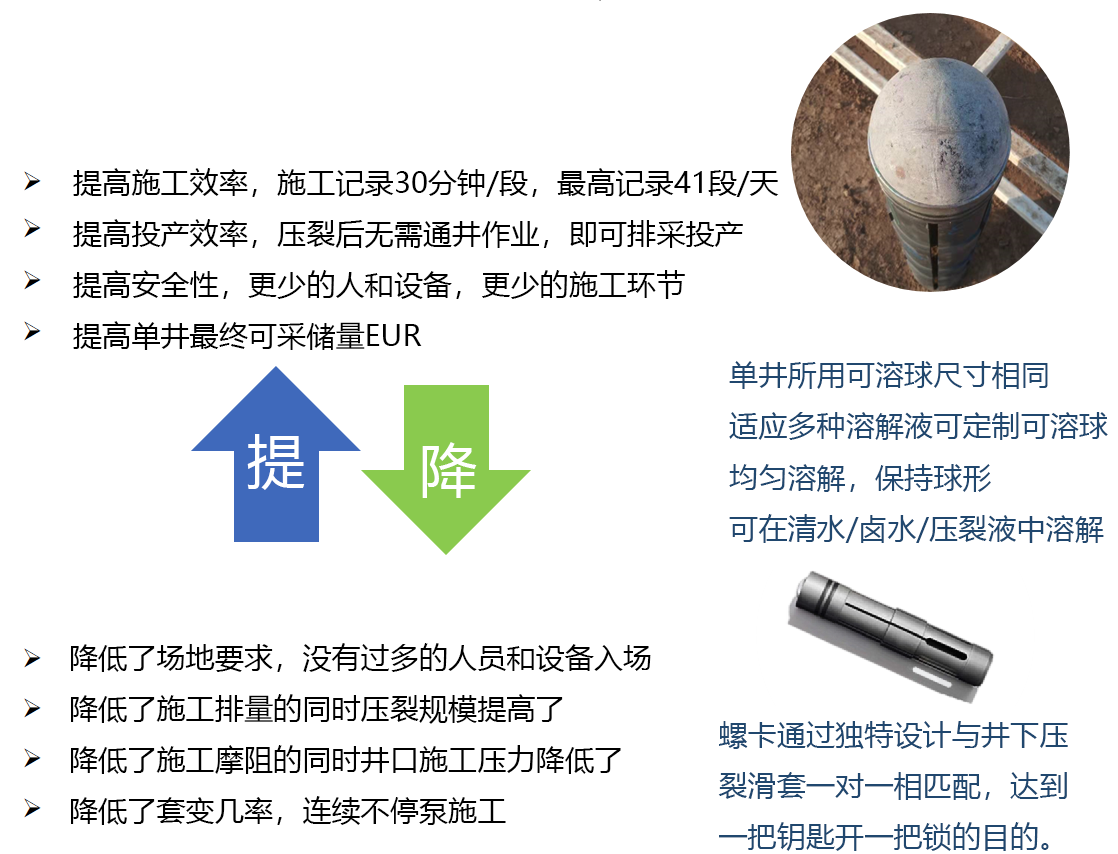

  • 核心技术：螺卡独特的设计，与井下压裂滑套一一匹配对应，实现一把钥匙开一把锁的目的。

  • 找开方式：使用泵送螺卡打开滑套，对水平段长度没有限制，可以用在超长水平井底端。

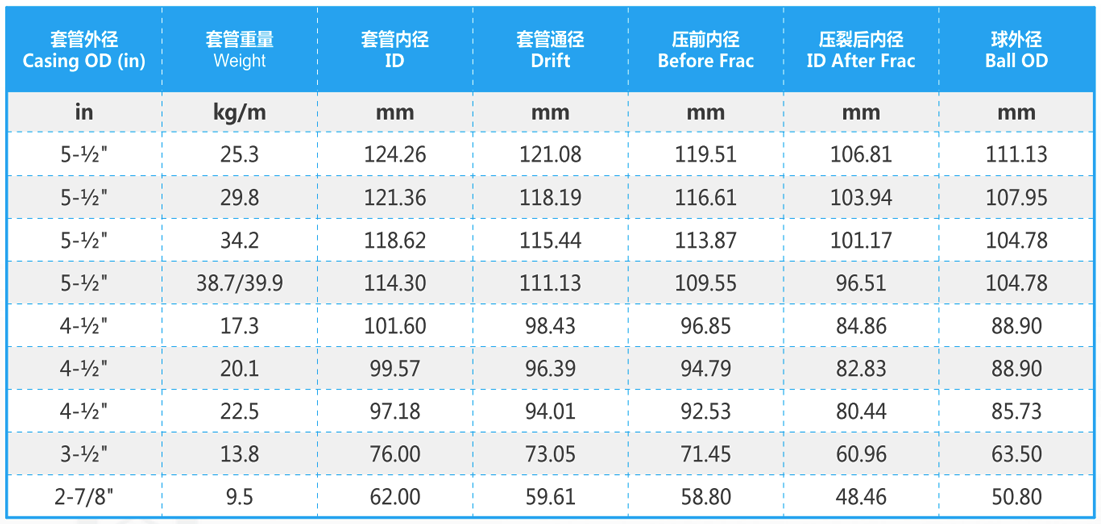

规格参数

产品型号

套管

(in)

滑套规格

螺卡规格

外径

(mm)

内径

(mm)

耐压

(MPa)

长度

(mm)

连接

扣型

外径

(mm)

内径

(mm)

弹性外径

（mm)

HRHT-165-102

5.5

165.100

102.550

140

1327.00

定制

102.310

83.540

106.750

HRHT-165-109

165.100

109.600

125

1327.00

定制

109.360

96.510

113.800

HRHT-165-112

165.100

112.700

110

1284.33

定制

112.460

101.170

116.900

HRHT-165-115

165.100

115.900

100

1284.33

定制

115.660

103.940

120.100

HRHT-165-117

165.100

117.500

80

1284.33

定制

117.260

104.400

121.700

HRHT-142-87

4.5

142.875

87.600

140

1225.00

定制

87.360

78.080

91.800

HRHT-142-92

142.875

92.400

125

1225.00

定制

92.360

79.660

96.780

HRHT-142-94

142.875

94.900

100

1225.00

定制

94.660

82.830

99.100

HRHT-142-96

142.875

96.800

80

1225.00

定制

96.560

84.860

101.000

HRHT-134-95

134.620

94.900

70

1225.00

定制

94.660

82.900

99.100

HRHT-114-63

3.5

114.300

63.900

140

1039.70

定制

63.660

56.740

68.100

HRHT-114-68

114.300

68.300

125

1039.70

定制

68.060

58.800

72.500

HRHT-108-71

108.000

71.400

100

1039.70

定制

71.160

60.960

75.600

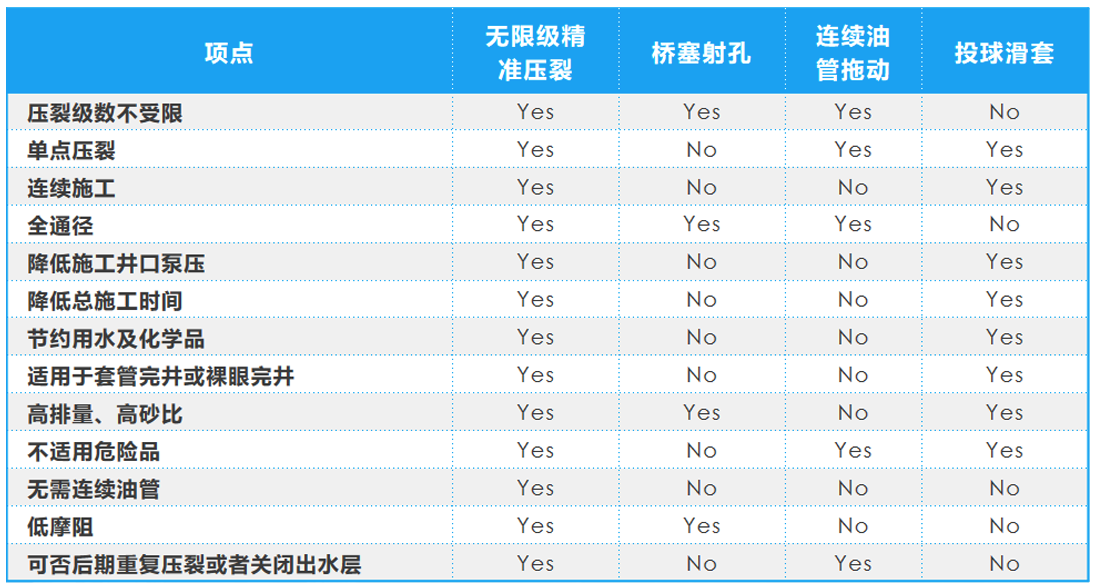

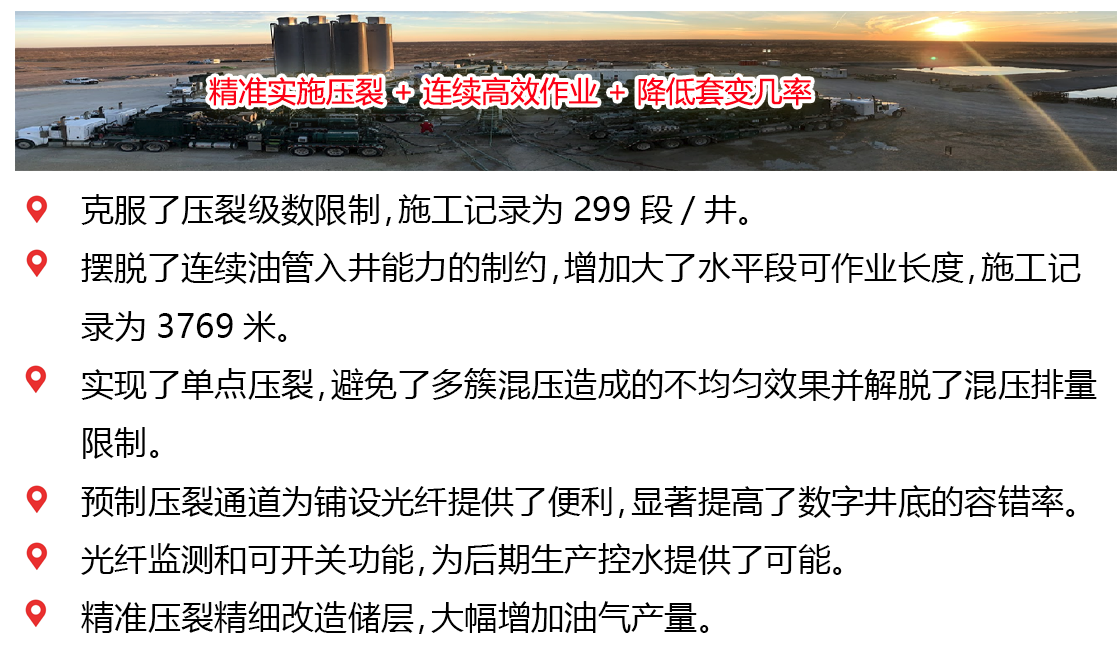

技术优势


项点

无限级滑套压裂

桥塞射孔

连续油管拖动

投球滑套

压裂级数不受限

√

√

√

✗

单点压裂

√

✗

√

√

连续施工

√

✗

✗

√

全通径

√

√

√

✗

降低施工井口泵压

√

✗

✗

√

降低总施工时间

√

✗

✗

√

节约用水马力

√

✗

✗

√

适用于套管完井或裸眼完井

√

✗

✗

√

高排量、高砂比

√

√

✗

√

不适用危险品

√

✗

√

√

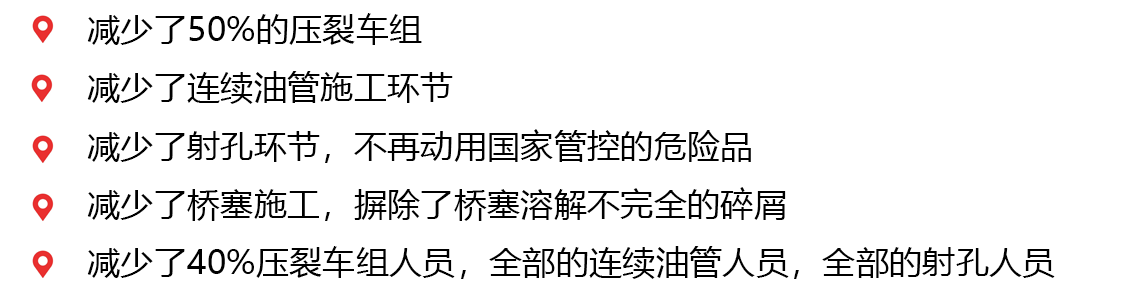

无需连续油管

√

✗

✗

✗

低摩阻

√

√

✗

✗

可否后期关闭出水层

√

✗

√

✗


通过单点单压，实现均匀改造


目前常用的桥射联作多簇射孔压裂技术，因受页岩油气储层非均质性影响等，难以实现各簇均匀起裂全部压开，簇点开启效率难以评估，而固井滑套压裂技术相当于一簇一压，能够实现均匀改造，具有工程确定性。

实现密切割均匀压裂，增加有效改造体积

主流的桥射联作多簇射孔压裂工艺的理想模型是射开各簇均匀起裂，以此为基础实现体积改造（SRV）最大化。然而，越来越多的证据表明，受限于储层非均质性特点，射孔段内各簇开启程度差异极大，盲目增大施工规模，增产效果适得其反。

多簇同时大排量、大液量压裂，段内各簇开启程度差异极大，甚至出现仅有一簇起裂的情况。如果只压开少量的缝，大量液体进入一个缝，就会造成裂缝长度和高度异常（超级裂缝），这会导致压串临井，而未起裂储层则没有得到改造。

实现了“聚能-刀刀切”均匀改造

我国大多数页岩油储层非均质性强，常规段簇划分难以实现“细分切割、均匀改造储层”的目的。 而固井滑套逐级单簇压裂技术与密切割改造理念高度契合。

单簇压裂实现了非均质储层的针对性压裂，不同层段不同规模改造，对每一簇的改造情况清清楚楚，同时，对单簇来说（一条裂缝），施工排量（8m3/min）远高于桥射分段多簇孔压裂分配到单个簇孔的施工排量 （2~3 m3/min），相当于单簇孔的施工排量增大了 3~4 倍，实现了“聚能”压裂，极大提高了压裂改造的裂缝扩展效果。同时能够更好的克服非均质性及微断层（裂缝）导致的压裂窜扰等，大幅提高压裂改造的裂缝均匀度。滑套单簇孔压裂实现了“聚能-刀刀切”均匀改造。

不停泵连续施工，显著提高施工效率

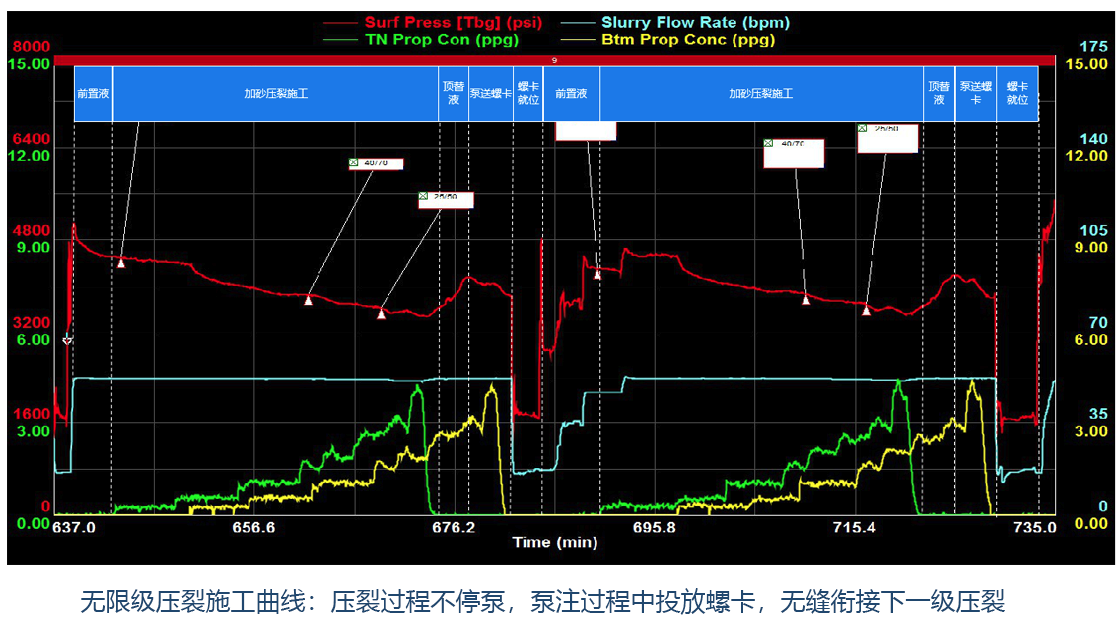

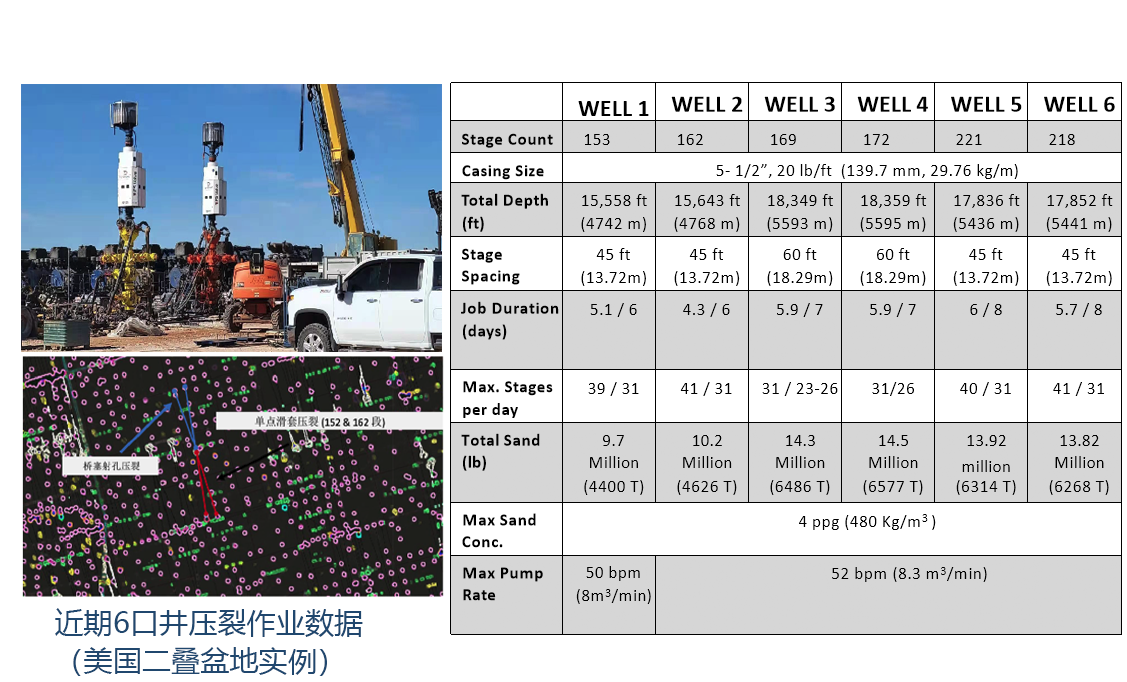

在泵注过程中，远程控制自动投放螺卡，无缝衔接到下一段压裂。最短1个小时就能完成一段压裂。国内施工纪录一天13小时完成了11段压裂。

提高单井产量

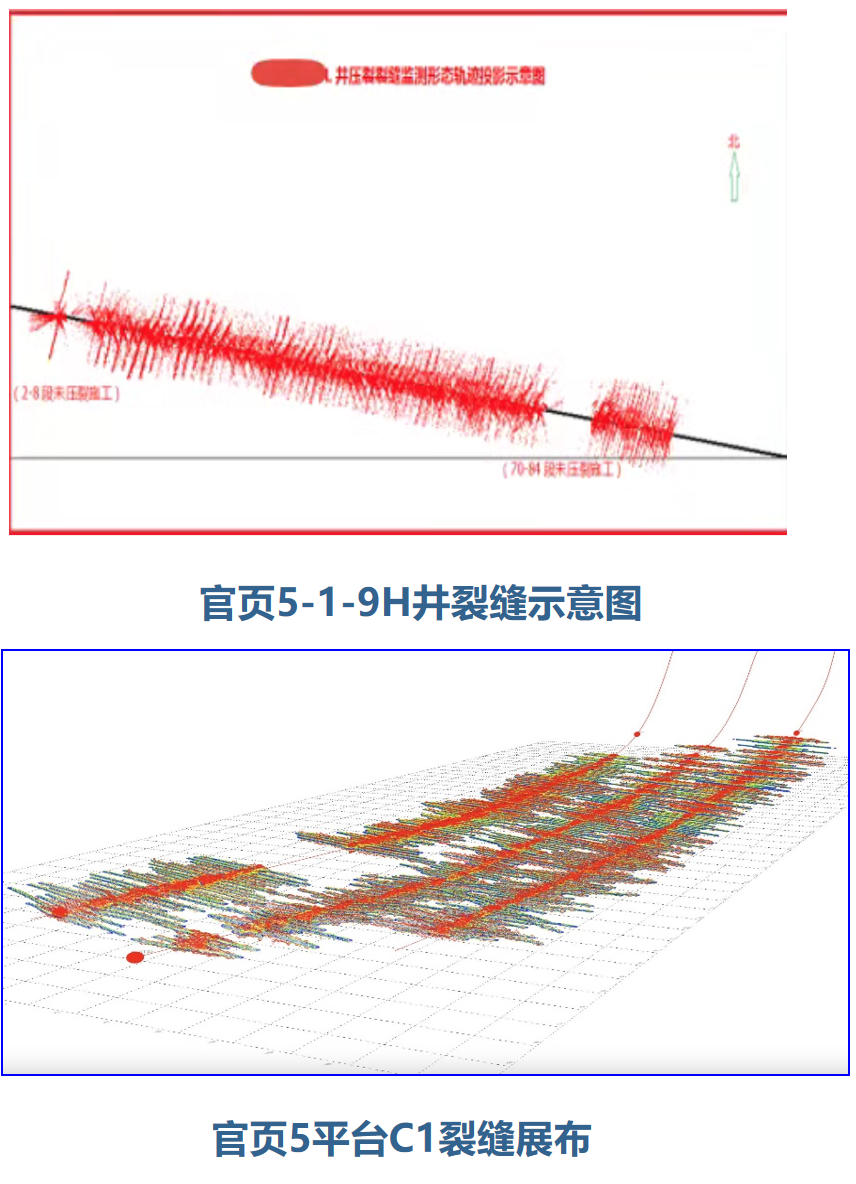

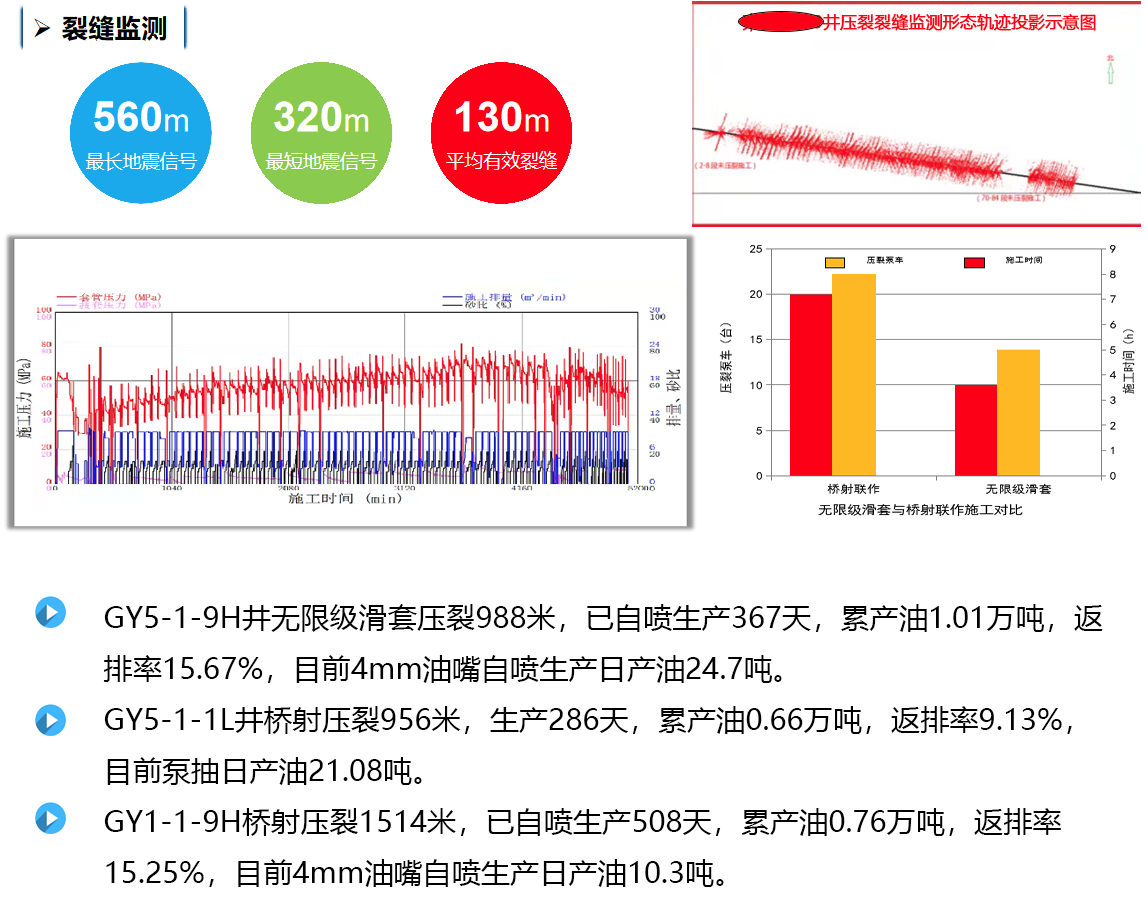

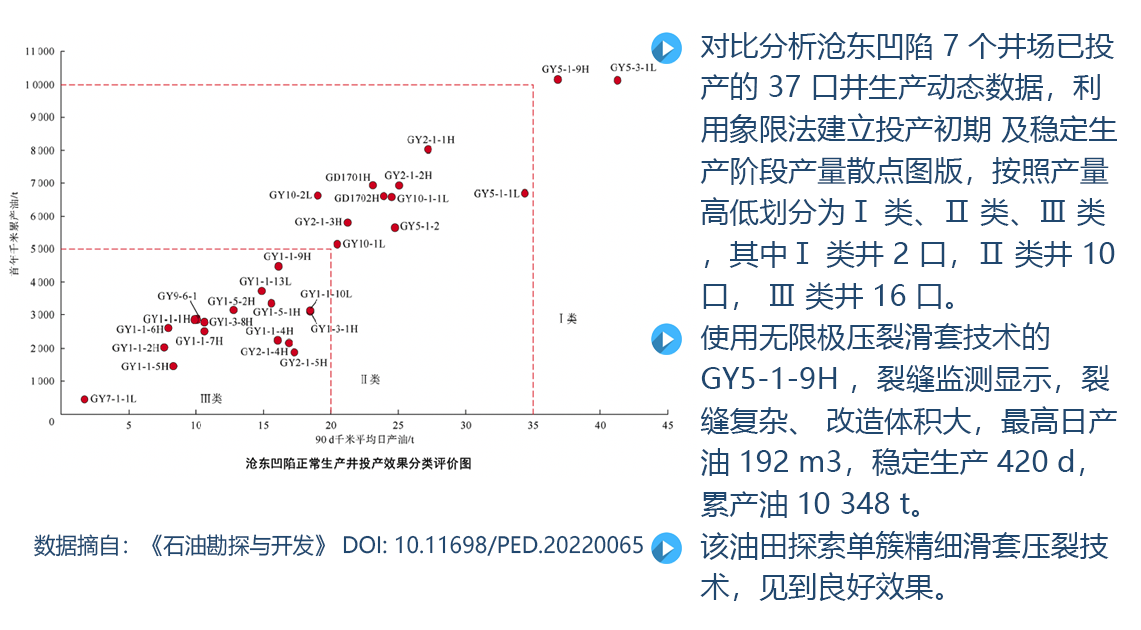

在以往施工的各井中，工艺增油效果非常显著，特别是官页5-1-9H井，对比同平台9口桥射井的情况。地质指标基本相同，应用固井滑套单簇孔压裂的GY5-1-9H 井，平均 S1含量 7.1mg/g不是最高的，但该井的折千米井段首年累产油量和 EUR 都是最高的，折千米井段 EUR 是桥射多簇压裂井的 1.34~3.15 倍，工艺增油效果十分显著。

井号

压裂水平段长 m

压裂方式

单次压裂段长 m

总压裂段数

总压裂簇数

注入液量 （m3/m）

加砂量

（m3/m）

施工排量

（m3/min）

施工压力

MPa

水马

力 hp

压裂车 台

首年累油 104t

折千米首年累计油 104t

单井

EUR

104t

折千米

EUR/

104t

GY5-1-9H

988

滑套单族孔

12.5

79

79

38.3

2.4

8～9.5

45～70

14896

9

1.0128

1.025

3.77

3.82

GY5-1-1L

956

桥塞多簇孔

60

16

93

31.7

2.6

12～13

70～80

23296

19

0.7106

0.743

2.72

2.85

GY1-1-9H

1514

57

26

157

28.5

2.5

12～13

70～80

23296

19

0.5664

0.374

2.82

1.86

GY5-1-3H

1842

50

37

221

31.1

2.5

12～13

70～80

23296

19

1.2685

0.689

4.16

2.26

GY5-1-4H

1830

50

31

183

28

2.4

11～14

70～76

27366

22

1.1915

0.651

3.94

2.15

GD107H

942

63

16

63

36.2

1.5

10～12

70～80

21504

19

0.6248

0.663

1.02

1.08

GD1072H

1286

61

21

84

31.6

1.0

10～12

70～80

21504

19

0.7269

0.565

1.88

1.46

GY1-1-1H

701

35

20

82

43.1

3.2

12～13

70～80

23296

19

0.2607

0.372

0.85

1.21

GY1-1-10L

1083

64

17

109

27.9

2.6

12～13

70～80

23296

19

0.3442

0.318

1.71

1.58

GY1-1-13L

828

56

15

92

31.7

2.8

12～13

70～80

23296

19

0.3629

0.438

1.42

1.71
